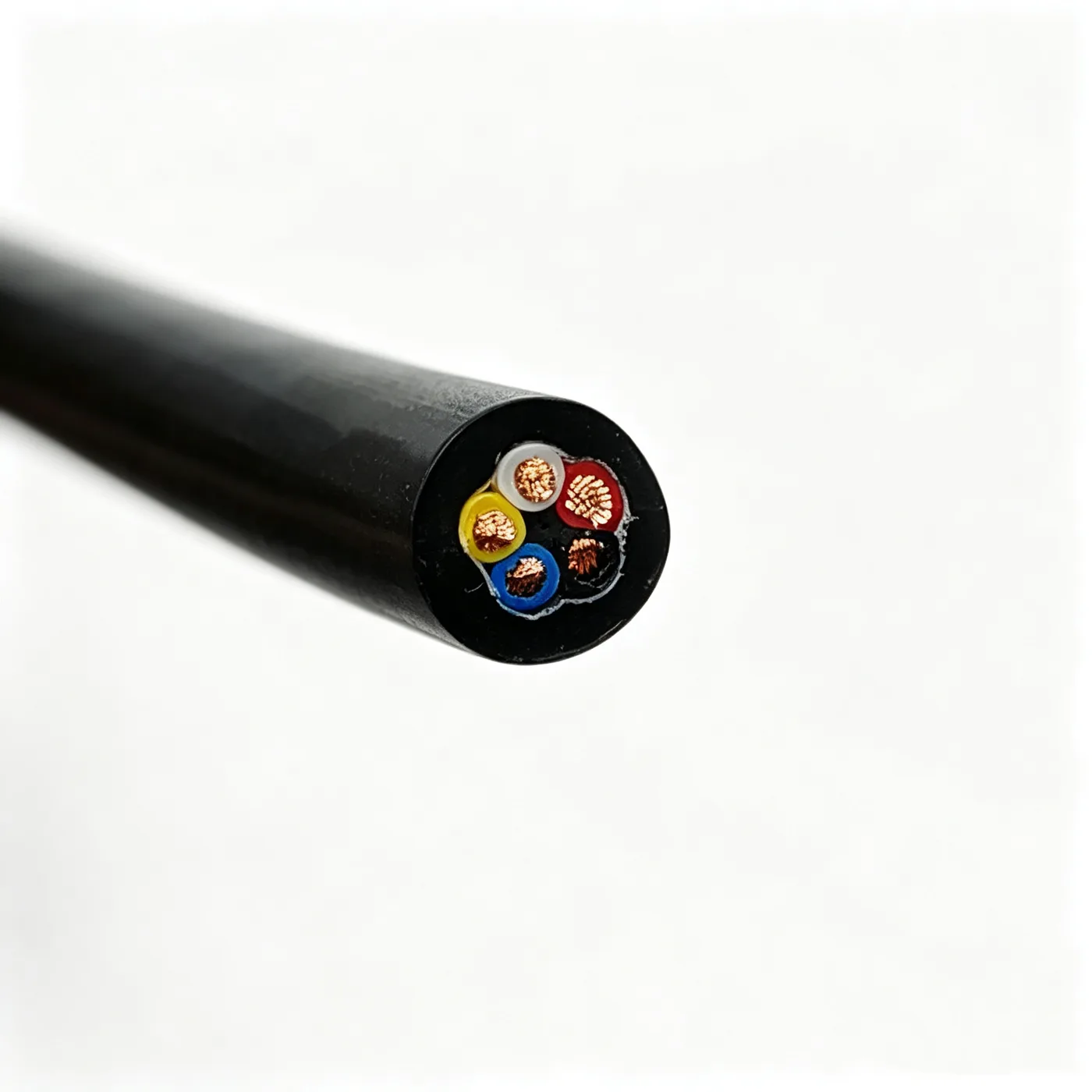

水密光电复合电缆 水密电缆 5×18AWG

产品概述

水密电缆的多芯规格，是湃德电缆水密光电复合电缆系列中面向电力与信号传输的基础结构之一。整根电缆以多根同规格电力线芯绞合成缆，线芯之间用填充条填圆，外层再以聚醚型聚氨酯护套一次挤出包覆。设计重点不是在导体外面简单包一层皮，而是让每一层承担明确职责：绝缘层隔电、填充层消除内部空隙、绕包层稳定缆芯、护套层隔绝水分与机械损伤，四者配合才能在水下长期保持稳定的绝缘电阻。

结构与材料

• 导体：裸铜丝多股绞合，18AWG
• 导体外径：1.17mm
• 绝缘：PVC，厚 0.36mm，绝缘外径 1.9mm

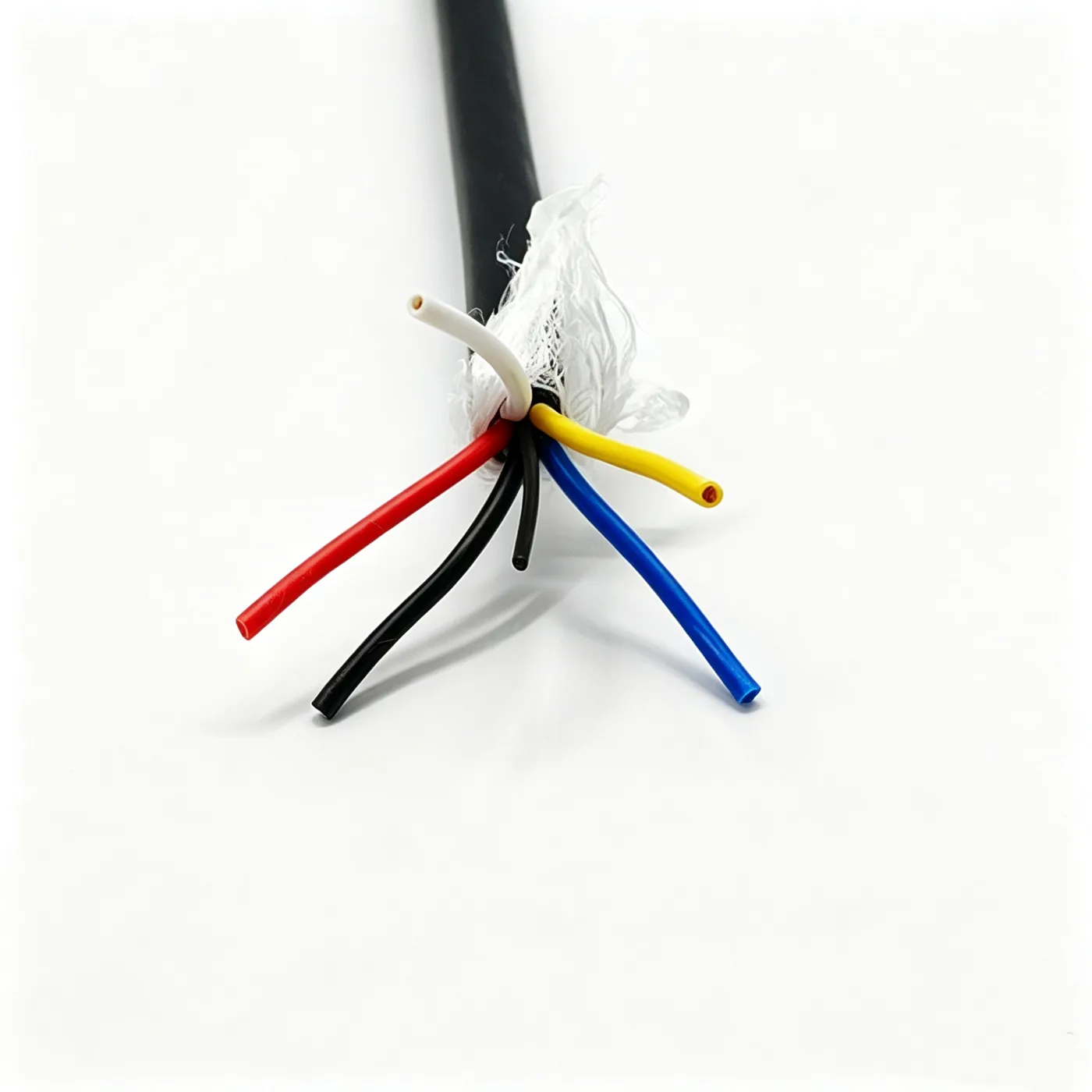

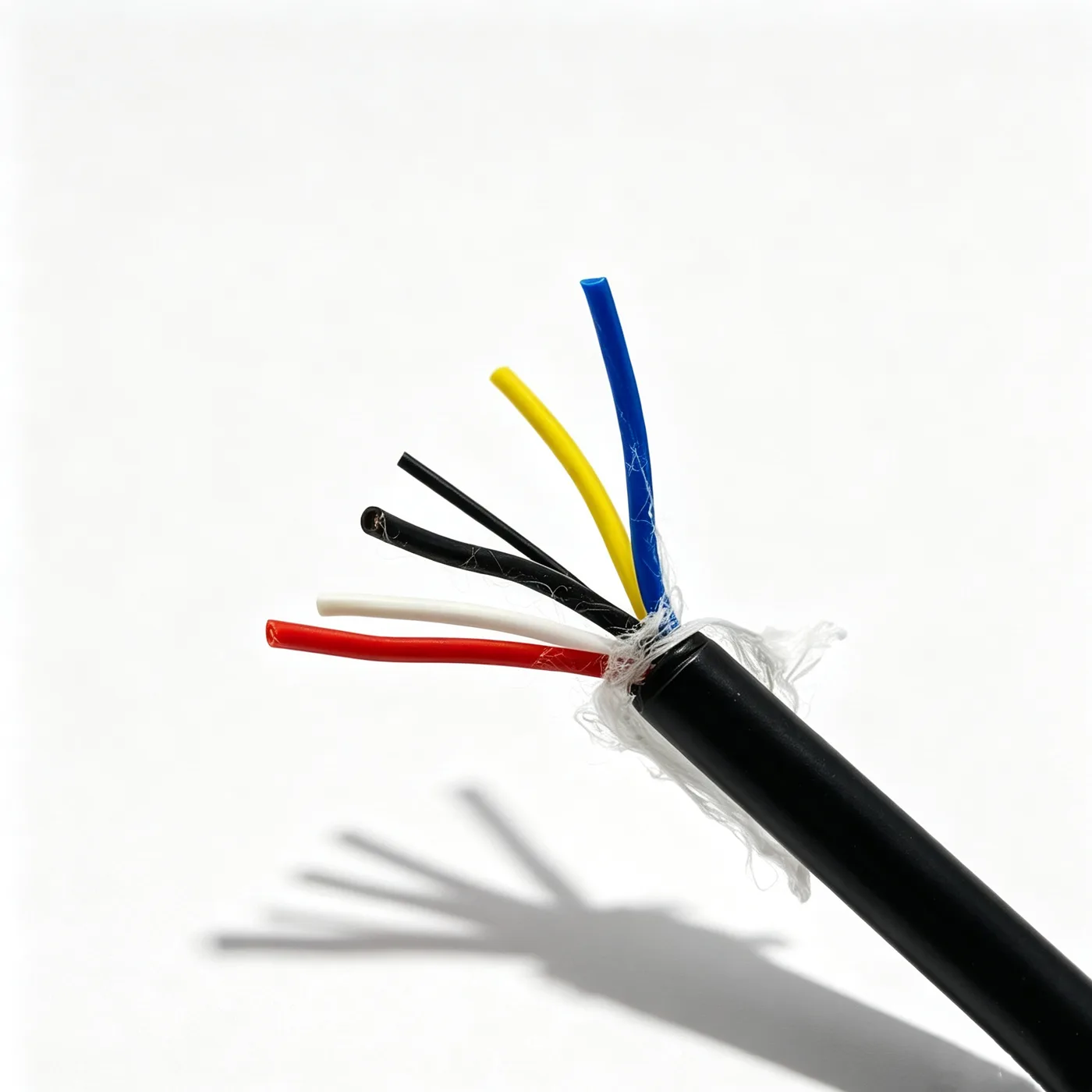

• 线芯分色：黄、蓝、黑、红、白，成缆时按固定顺序排列，便于两端对号接线
• 成缆：线芯同向绞合成缆，成缆外径 5.2mm

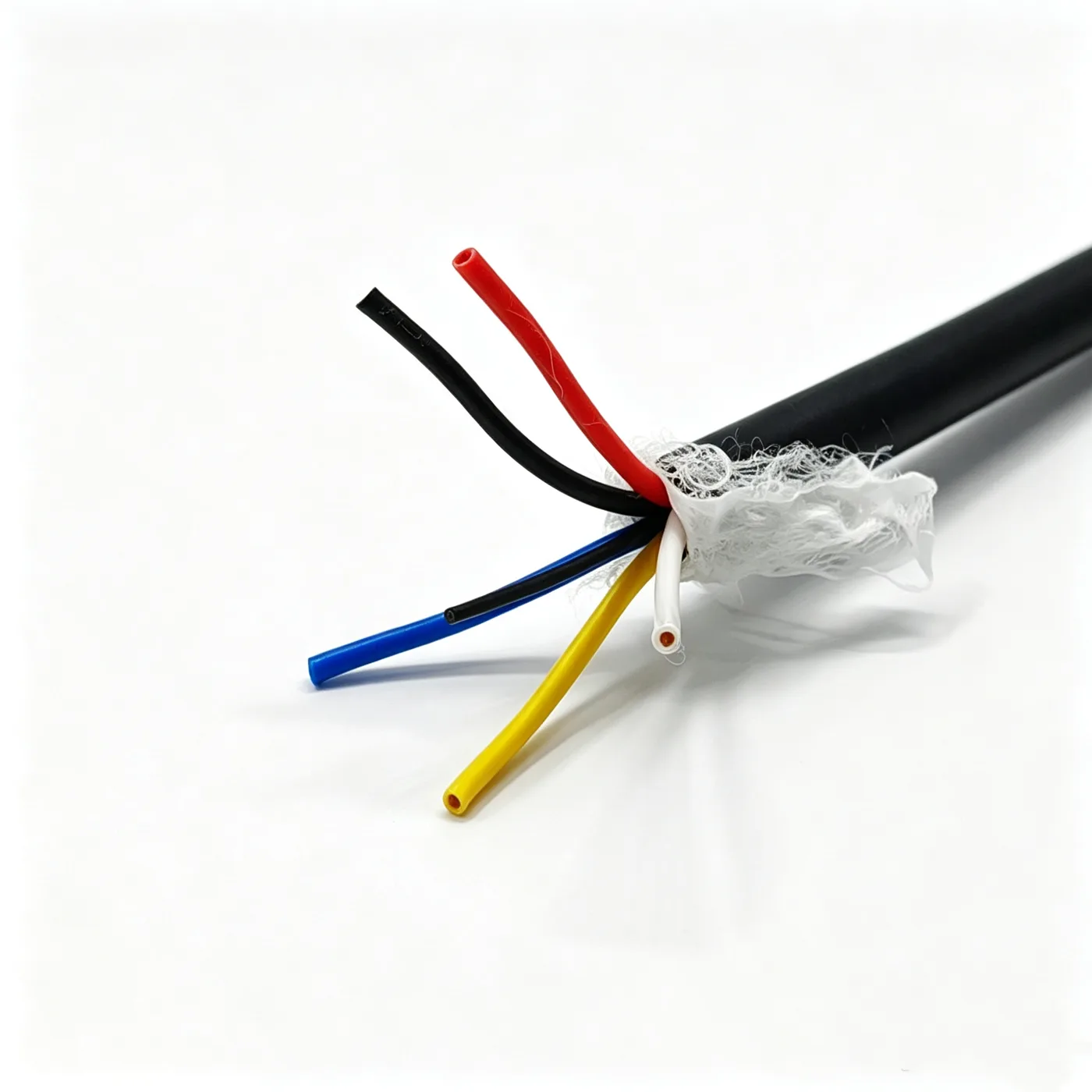

• 填充：缆芯空隙以 PVC 填充条填圆，外层用无纺布绕包带束紧
• 外护套：TPU，厚 1.2mm，黑色雾面
• 成品外径：7.6±0.15mm

导体采用裸铜多股绞合结构，单丝细、股数多，在保证导电截面的同时让整根电缆保持柔软，便于在设备狭小空间内弯折布线。绝缘层选用聚氯乙烯材料，兼顾电气强度、柔韧性与加工稳定性；各线芯以不同颜色区分，成缆时按固定顺序排列，现场接线不必再依赖临时标记。

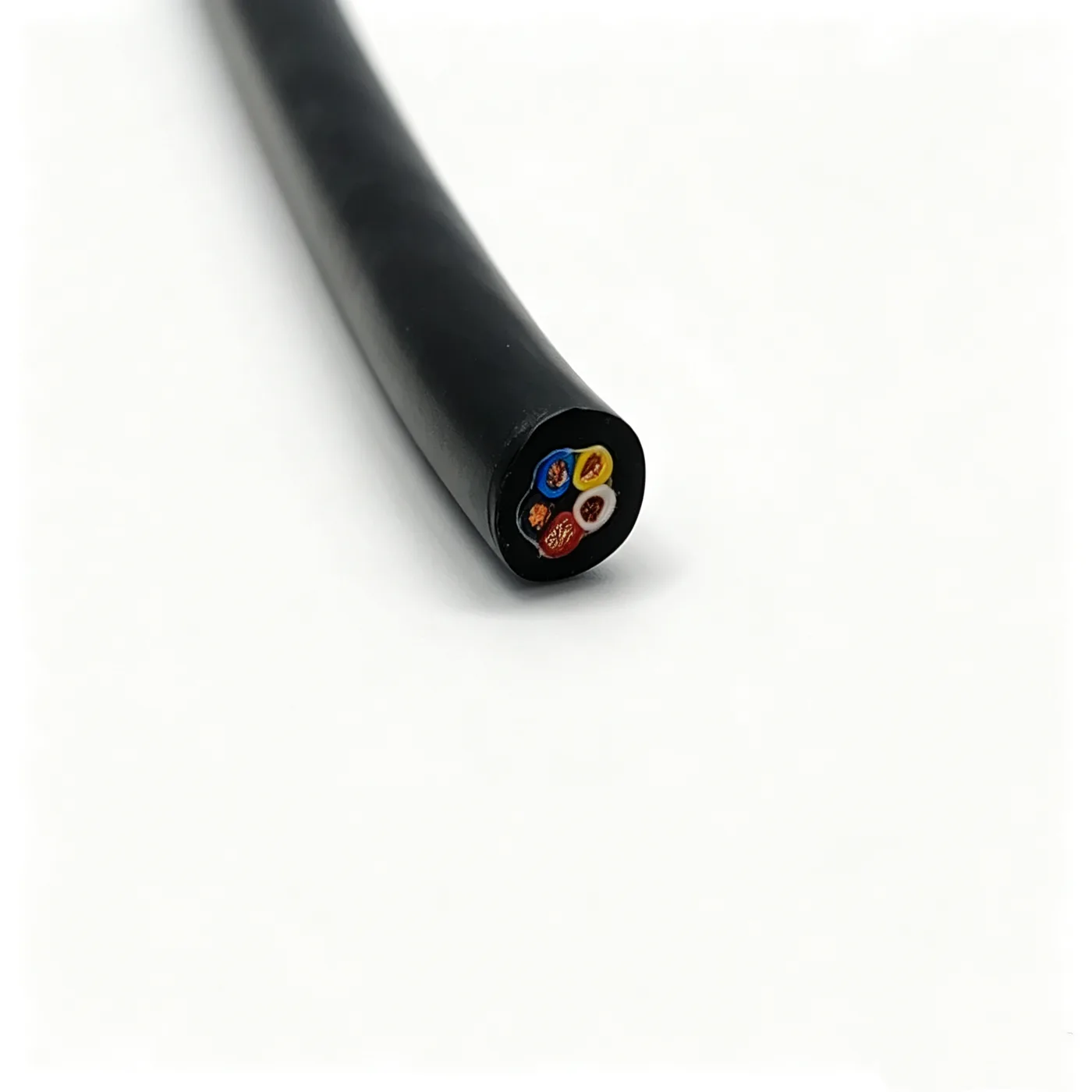

缆芯的圆整度直接决定护套能否均匀包覆。成缆后用 PVC 填充条把线芯之间的空隙填满填圆，再用无纺布绕包带整体束紧，使缆芯在后续挤出、收放与弯曲过程中保持稳定，不易散芯。最外层为聚醚型聚氨酯护套，该材料在浸水条件下吸水率低、耐水解性能好，同时具备较好的耐磨与抗撕裂能力，适合需要反复收放、与设备壳体或甲板接触摩擦的场合。护套表面做雾面处理，减少收放时的粘连与眩光。

水密结构如何实现

水密性能通常由几个层次共同保证，单一层材料很难独立完成。第一是绝缘层的连续性，只要绝缘层在弯曲与受压时不出现裂纹或剥离，水分就无法直接接触导体。第二是缆芯填充的密实度，线芯之间的空隙如果留空，水会顺着空隙形成纵向通路，因此填充条填圆与绕包带束紧是必要环节。第三是护套的整体包覆，护套须与缆芯贴合紧密、内部无气隙，挤出壁厚均匀，端部与接头位置再做密封处理。三者缺一，水就会从最薄弱的环节进入。

使用中还应避免锐角弯折与过度拉伸。护套一旦出现划伤或开裂，水分会沿损伤点向内渗透，因此定期检查端部密封状态与护套外观，是维持水密性能的常规做法。

关键特性

• 多股绞合导体配软质绝缘，整根电缆柔软，适合狭小空间与移动工况布线
• 填充条填圆加绕包束紧，缆芯圆整稳定，弯曲时线芯不易错位
• 聚醚型聚氨酯护套耐水解、耐磨、抗撕裂，适合长期浸水与反复收放
• 多色分色，接线辨识度高，可减少现场误接
• 结构层次清晰，可按项目调整芯数、截面与护套颜色

电气与机械性能

电缆的额定电压、长期工作温度范围、最小弯曲半径与允许拉力等指标，与具体使用环境和安装方式相关，本规格不作笼统标注，实际取值以双方确认的规格文件为准。

从结构上看，裸铜多股绞合导体带来较低的直流电阻与良好的载流余量；聚氯乙烯绝缘提供稳定的绝缘电阻与耐电压水平；聚醚型聚氨酯护套在浸水与磨损环境中保持完整，是电缆在收放设备上长期使用的基础。成品外径的控制需要兼顾护套壁厚均匀与装配空间，实际尺寸公差同样按确认的规格文件执行。

典型应用场景

• 水下机器人本体、推进器与附件的电力及信号连接
• 水下观测设备、照明与摄像单元的供电线缆
• 海洋工程装备中在水下与甲板之间反复收放的连接线
• 水池试验、水下检测设备的临时布线或固定布线
• 需要多芯同时传输电力与控制信号、且对柔软度有要求的场合

使用与安装提示

布线时应保证弯曲半径不过小，避免在端部接头附近形成锐角；收放过程中防止电缆被挤压、踩踏或被设备边缘切割。端部处理建议由具备水下电缆施工经验的人员完成，密封件与护套的贴合要紧密，接头位置不承受拉力，拉力由专门结构分担。若电缆长期浸泡，建议定期检查护套表面有无裂纹、鼓包或变色，发现问题及时更换，避免绝缘受潮后整条线路失效。

选型与定制提示

同系列可提供的变体包括：线芯根数与截面的调整、是否复合光纤或数据线芯、护套颜色与表面质感的选择、是否增加编织加强层或承力元件，以及端部接头的形式。以上内容均可按项目需求定制，具体结构与参数以双方确认的规格文件为准。

选型时建议先明确三项条件：使用水深与连续浸水时长、收放方式与可接受的最小弯曲半径、以及需要同时传输的电力与信号路数。条件明确之后再确定芯数、截面与护套材料，既能避免为冗余性能付出不必要的成本，也能避免结构不足造成的返工。若使用环境存在油污、化学介质或强烈振动，应在选型阶段一并说明，以便在护套材料与外层防护上作出相应安排。
